RJ45帶變壓器連接器如何接地

RJ45帶變壓器連接器集成了網絡變壓器組件，用于隔離信號電平、壓制共模干擾并提升抗雷擊能力。該類連接器在信號完整性、電源隔離及設備安穩性方面具有重要作用。接地設計是其電磁兼容性能的關鍵環節。

此類連接器中通常包含共模扼流圈、差模繞組與磁性隔離模塊，部分產品帶有集成式TVS浪涌保護元件。接地方式通常分為兩類：屏蔽接地與變壓器中抽頭接地。

屏蔽接地用于金屬殼體類型RJ45連接器。連接器金屬罩通過連接外殼地（Chassis Ground），將外部電磁干擾從屏蔽層直接引至地面。該接地路徑獨立于信號地，避免引入噪聲電流進入信號回路。

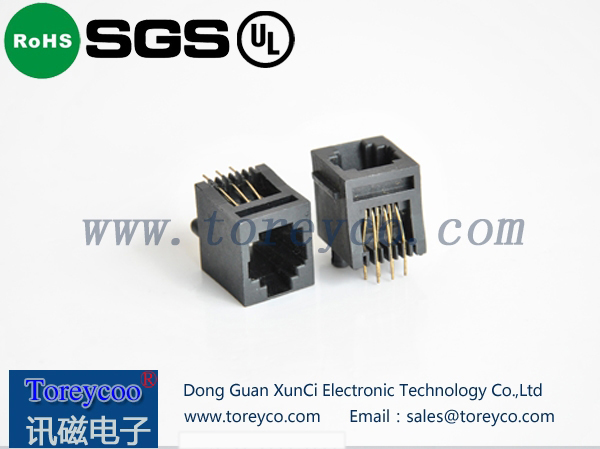

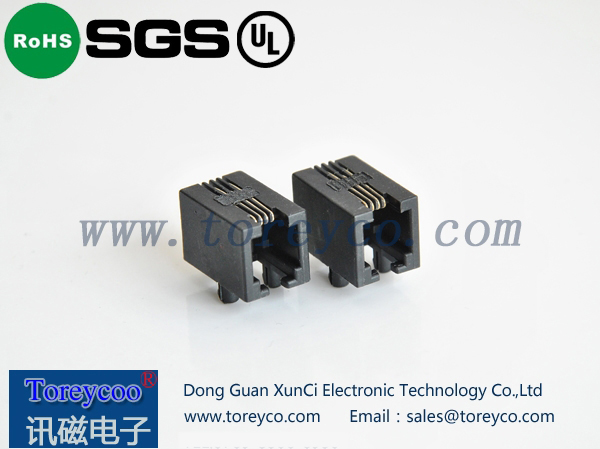

RJ45帶變壓器

變壓器抽頭接地是信號線側的電氣參考點設置。典型布線方式中，變壓器繞組的中抽頭通過電容與電感聯合接地，構成信號回路對地耦合路徑。此方式壓制差模干擾并防止電平漂移，提高差分信號傳輸質量。

部分RJ45帶變壓器連接器在PCB封裝端設計中預留多個接地焊盤，分別用于屏蔽接地與邏輯地接觸點。設計時應避免將屏蔽接地與信號地直接連接，需采用電容隔離或磁隔離方案進行分離。

在EMI（電磁干擾）控制中，連接器接地路徑應保持短，走線寬度需滿足回流電流要求?？赏ㄟ^增加接地過孔、優化地平面布局等方式提升接地質量。

RJ45帶變壓器連接器接地效果直接影響整機信號完整性與系統抗干擾能力，是電路設計與布線階段的重要點控制參數。
