網絡變壓器的概述和作用
發布日期：2017-08-24 00:00:00 來源：http://www.yj9001.com 點擊：0
產品主要應用于：高性能數字交換機；SDH/ATM傳輸設備；ISDN、ADSL、VDSL、POE受電設備綜合業務數字設備；FILT光纖環路設備；交換機等等

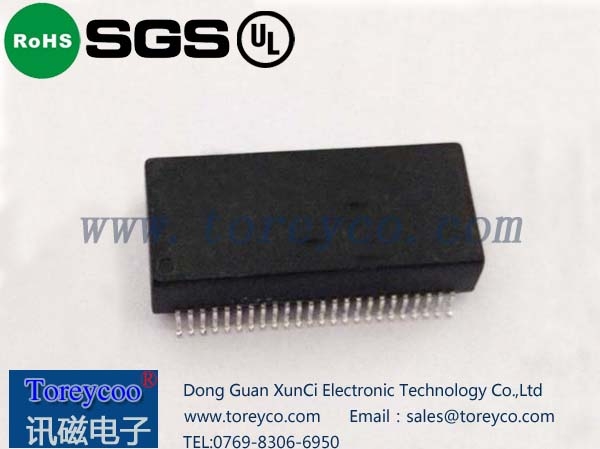

數據泵是消費級PCI網卡上都具備的設備，數據泵也被叫做網絡變壓器或可稱為網絡隔離變壓器。
它在一塊網卡上所起的作用主要有兩個，一是傳輸數據，它把PHY送出來的差分信號用差模耦合
的線圈耦合濾波以增強信號，并且通過電磁場的轉換耦合到不同電平的連接網線的另外一端；一
是隔離網線連接的不同網絡設備間的不同電平，以防止不同電壓通過網線傳輸損壞設備。除此
而外，數據汞還能對設備起到一定的防雷保護作用。
通過PHY接RJ45時，中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而且接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。這個變壓器的作用分析如下：
1、中間抽頭為什么有些接電源？有些接地？這個主要是與使用的PHY芯片UTP口驅動類型決定的，這種驅動類型有兩種，電壓驅動和電流驅動。電壓驅動的，需要將抽頭接到電源；電流驅動的就通過電容接地。所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計了。
2、為什么接電源時，又接不同的電壓呢？這個也是所使用的PHY芯片資料里規定的UTP端口電平?jīng)Q定的。決定的什么電平，就得接相應的電壓了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。
⒊這個變壓器到底是什么作用呢，可不可以不接呢。從理論上來說，是可以不需要接變壓器，直接接到RJ45上，也是能正常工作的。但是呢，傳輸距離就很受限制，而且當接到不同電平網口時，也會有影響。而且外部對芯片的干擾也很大。當接了網絡變壓器后，它主要用于信號電平耦合。其一，可以增強信號，使其傳輸距離更遠；其二，使芯片端與外部隔離，抗干擾能力大大增強，而且對芯片增加了很大的保護作用（如雷擊）；其三，當接到不同電平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的網口時，不會對彼此設備造成影響。
