RJ45連接器線序銜接

發布日期：2019-09-09 11:58:00 來源：http://www.yj9001.com 點擊：0

　　信息模塊或RJ45連插頭與雙絞線端接有T568A或T568B兩種結構。在T568A中，與之相連的8根線別離界說為：白綠、綠；白橙、藍；白藍、橙；白棕、棕。在T568B中，與之相連的8根線別離界說為：白橙、橙；白綠、藍；白藍、綠；白棕、棕。其中界說的差分傳輸線別離是白橙色和橙色線纜、白綠色和綠色線纜、白藍色和藍色線纜、白棕色和棕色線纜。

　　為到達最佳兼容性，制造直通線時一般選用T568B規范。RJ45水晶頭針順序號應按照如下方法進行調查：將RJ45插頭正面（有銅針的一面）朝自己，有銅針一頭朝上方，銜接線纜的一頭朝下方，從左至右將8個銅針順次編號為1～8。

　　從引針1至引針8對應線序?yàn)椋?/span>

　　T568A：① 白-綠、② 綠、③ 白-橙、④ 藍、⑤ 白-藍、⑥ 橙、⑦ 白-棕、⑧ 棕

　　口訣1：綠藍橙棕，淡色在前，三五互換

　　口訣2：白綠綠，白橙藍，白藍橙，白棕棕

　　T568B：① 白-橙、② 橙、③ 白-綠、④ 藍、⑤ 白-藍、⑥ 綠、⑦ 白-棕、⑧ 棕

　　口訣1：橙藍綠棕，淡色在前，三五互換

　　口訣2：白橙橙，白綠藍，白藍綠，白棕棕

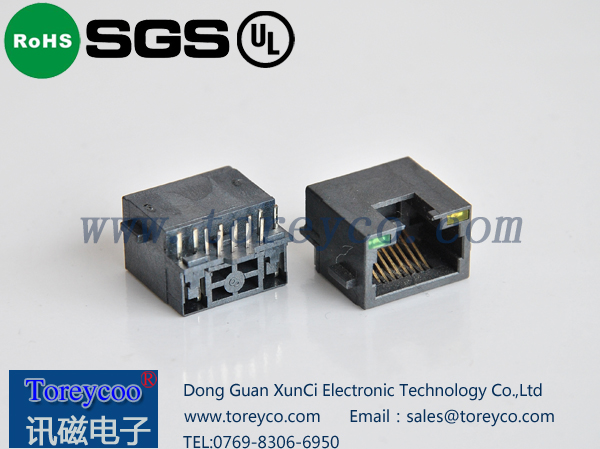

RJ45連接器

　　兩種國際規范并沒有實質的差異，僅僅顏色上的差異，需要注意的是在銜接兩個RJ45水晶頭時必須確保：1、2腳對是一個繞對，3、6腳對是一個繞對，4、5腳對是一個繞對，7、8腳對是一個繞對。在同一個綜合布線系統工程中，只能選用一種銜接規范。制造銜接線、插座、配線架等一般較多地使用TIA/EIA-568-B規范，不然，應標示清楚。

　　電纜需與同類的銜接器件端接。比如，5e類和6類的銜接器，在外觀上很相似，但在物理機構上是有差別的。如果把一條5e類電纜與一個3類規范銜接器或配線盤端接，就會把電纜信道的功能下降為3類。所以為了確保電纜的功能指標，模塊銜接器也必須到達相應的規范 [2] 。

　　網絡傳輸線分為直通線、穿插線和全反線。直通線用于異種網絡設備之間的互連，例如，計算機與交換機。穿插線用于同種網絡設備之間的互連，例如，計算機與計算機。全反線用于超級終端與網絡設備的操控物理接口之間的銜接
