RJ45連接器的性能指標

發布日期：2020-09-14 15:41:00 來源：http://www.yj9001.com 點擊：0

　　RJ45連接器在我們平時的生活中用得到的地方是很多的，可以說有用到網絡的地方，基本都會有用到RJ45連接器，比如說電腦上的、調制解調器上的(英文名Modem)，還有其他用到網絡、網線等等的地方。

　　RJ45連接器是布線系統中的信息插座(即通信引出端)連接器的一種，這種RJ45連接器是由插頭(接頭、水晶頭)和插座(模塊)組成，插頭有8個凹槽和8個觸點。RJ是(Registered Jack)的縮寫，意思是“注冊的插座”。在FCC中RJ是描述公用電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的俗稱，這兩種元器件組成的RJ45連接器連接于導線之間，以實現導線的電氣連續性。

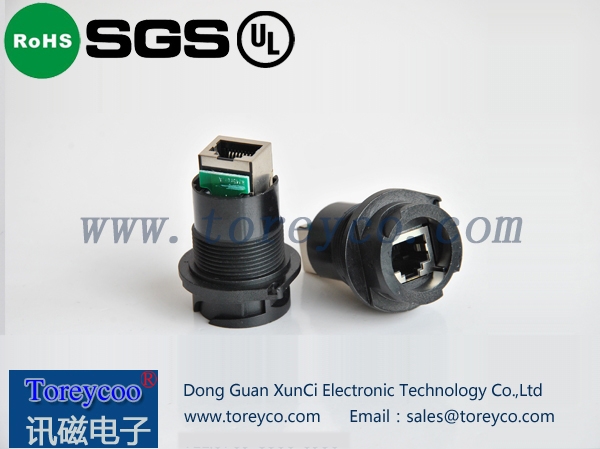

RJ45連接器

　　在這些性能指標要求中，串?dāng)_是設計時考慮的一個重要因素，為了使整個鏈路有更好的傳輸性能，在插座中常采用串?dāng)_抵消技術，串?dāng)_抵消技術能夠產生與從插頭引入的干擾大小相同、極性相反的串音信號來抵消串?dāng)_。如果由模塊化插頭引入的串音干擾用“++++”表示，插座產生的相反的串音則用“----”表示。當兩個串音信號的大小相等，極性相反時，總的耦合串音干擾信號的大小為零。

　　RJ45的性能指標同樣包括衰減、近端串?dāng)_、插入損耗、回波損耗和遠端串?dāng)_等。

　　RJ45的性能技術說明：接觸電阻為2.5mΩ，絕緣電阻為1000mΩ，抗電強度為DC1000V (AC700V) 時，一分鐘無擊穿和飛弧現象;

　　卡接簧片表面鍍金或鍍銀，可接線徑為0.4mm～0.6mm;

　　插頭插座可重復插拔次數不小于750次;

　　8線接觸針鍍金509(inch)。
